ОСОБЕННОСТИ

Эффективные нестандартные решения

Станок HBP1500 Gantry с двумя пильными рамами.
Два отдельных блока с пильными рамами позволяют одновременное проведение двух резов на одной заготовке.
Отличительная особенность : Длина рабочего стола – 22 м. Во время цикла резки можно производить загрузку и разгрузку.

Рабочие колеса пильного полотна

Большой диаметр рабочих колес пильного полотна, изготовленных BEHRINGER, уменьшают напряжение при переменном изгибе пильного полотна. При этом, литье из серого чугуна со специальными износостойким сплавом на контактных поверхностях пильного полотна обеспечивает длительный срок службы рабочих колес. Начиная с модели с HBP1800 применяются четыре рабочих колеса.

Центрированный зажим материала

Это оптимально для бесформенных заготовок. При центрированном зажиме материала зажимные тиски и направляющий кронштейн перемещаются независимо друг от друга. Заготовка зажимается в таком положении, как ее положили на рабочий стол. Нет необходимости ее перемещать.

Приемная корзина

Приемная корзина предотвращает опрокидывание отрезков и коротких деталей. При этом упрощается их транспортировка от станка. Монтаж производится просто – с помощью имеющихся на столе пазов.


ПОРТАЛЬНЫЕ СТАНКИ

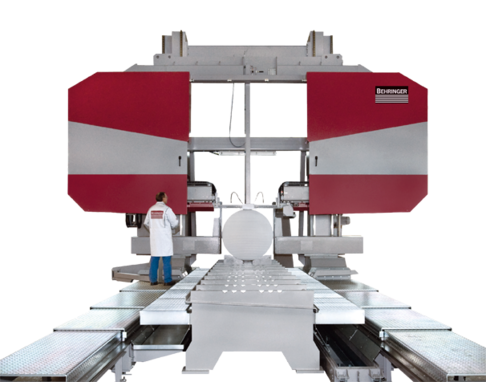

HBP1100 GANTRY – HBP2100 GANTRY

Мощность и сила в динамике

Рекордная производительность при резки литых блоков и поковок с помощью портальных гигантов BEHRINGER.

Передвижная пильная рама.

Эти станки предназначены для больших масштабов - для кузнечных мастерских , вальцовочных и литейных цехов, а также для металлургической промышленности. В инструментальном производстве и в производстве пресс-форм они предназначены для создания предварительных заготовок и, таким образом, экономят драгоценное время на фрезеровку.

Большие портальные ленточнопильные станки BEHRINGER оправдывают себя. Их формула успеха: Длина стола эквивалентна размерам заготовки и занимаемой площади.

Рабочий стол для материала утоплен в фундамент и, таким образом, благодаря низкой переходной области обеспечивается более простое обращение с материалом. Передвижная пильная рама перемещается к месту реза и позиционируется по каждой оси. Свободный доступ к рабочему столу в любом месте кроме непосредственной зоны резания. Таким образом, возможна загрузка заготовок во время основного цикла обработки, а также оптимизация работы крана благодаря параллельному складированию нескольких заготовок.

Преимущества портальных станков BEHRINGER

  • Конструкция, позволяющая сэкономить пространство
  • Прочный рабочий стол для материала
  • Простое позиционирование пильной рамы
  • Опция: Поворот 90° направляющих ленточного полотна для вертикальной и горизонтальной резки для вырезки проб из материала

Технические характеристики

Модель
 Диапазон резания Ширина зажима,
мин. 		Размер стола
L x B		 Длина однократной подачи
90° круг 90° квадрат
B x H
HBP1100 GANTRY 1100 1100 x 1100 100 6500 x 1200
5000
HBP1100-1500 GANTRY 1100 1500 x 1100 400 6500 x 1200 5000
HBP1100-1800 GANTRY 1100 1800 x 1100 400 6500 x 1500 5000
HBP1100-2100 GANTRY 1100 2100 x 1100 500 6500 x 1800 5000
HBP1500 GANTRY 1500 1500 x 1500 400 6500 x 1200 5000
HBP1500-1800 GANTRY 1500 1800 x 1500 400 6500 x 1500 5000
HBP1500-2100 GANTRY 1500 2100 x 1500 500 6500 x 1800 5000
HBP1800 GANTRY 1800 1500 x 1100 400 1800 x 1800 5000
HBP1800-2100 GANTRY 1800 2100 x 1800 500 6500 x 1800 5000
HBP2100 GANTRY 2100 2100 x 2100 500 6500 x 1800 5000

Все размеры в мм
