РЕЗЬБОНАКАТНЫЕ СТАНКИ С УПРАВЛЕНИЕМ ЧПУ

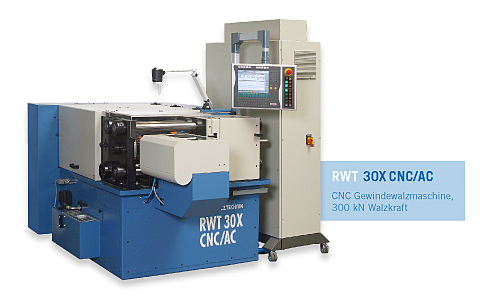

RWT 20X CNC (AC), RWT 30X CNC (AC), RWT 50X CNC (AC), RWT 60X CNC (AC)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ


RWT 20X CNC
(AC) 		RWT 30X CNC
(AC)		 RWT 50X CNC
(AC)		 RWT 60X CNC
(AC)
Усилие накатки, кН 200 300 500 600
Управление Beckhoff TwinCAT
Частота вращения, об./мин. 10 - 100 10 - 100 10 - 100 10 - 100
Мощность привода 1), кВт 7,5
(2 × 11)		 15
(2 × 18)		 22
(2 × 25)		 30
(2 × 25)
Рабочий ход, мм 110 190 205 205
⌀ рабочего вала, мм 54 / 69,85 54 / 69,85 / 80 69,85 / 80 80 / 100
Угол наклона ± 10 ° ± 10° ± 10° ± 10°
Длина зажима, мм 125 175 220 220
⌀ инструмента, мм 135 – 180 140 – 215 150 – 215 190 – 235
⌀ заготовки, мм 2 – 60 3 – 75 5 – 100 5 – 120
Макс. шаг резьбы, мм 6 7 10 12
Вес, кг 1400 2900 4100 5600

Определение максимальных параметров возможно только после обследования заготовки, т.к. сопротивляемость материала и геометрия профиля являются решающими факторами для определения требуемой мощности.

1)Значения в скобках действительны для станков CNC/AC с двумя сервоприводами.
