ОСОБЕННОСТИ

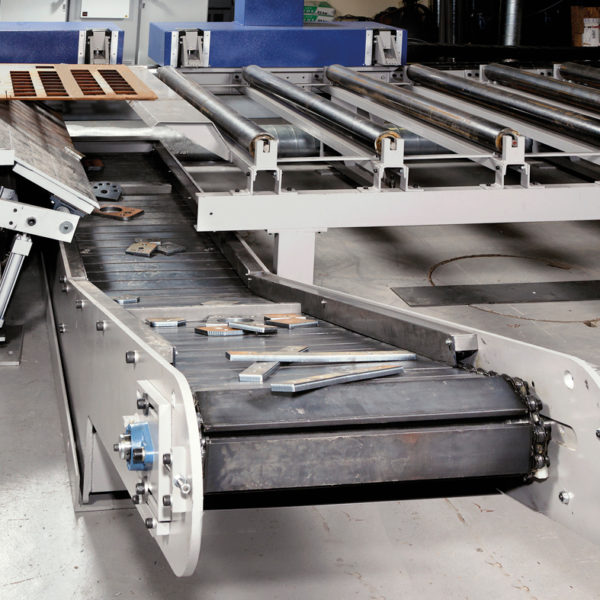

Опрокидывающий стол и транспортер для деталей

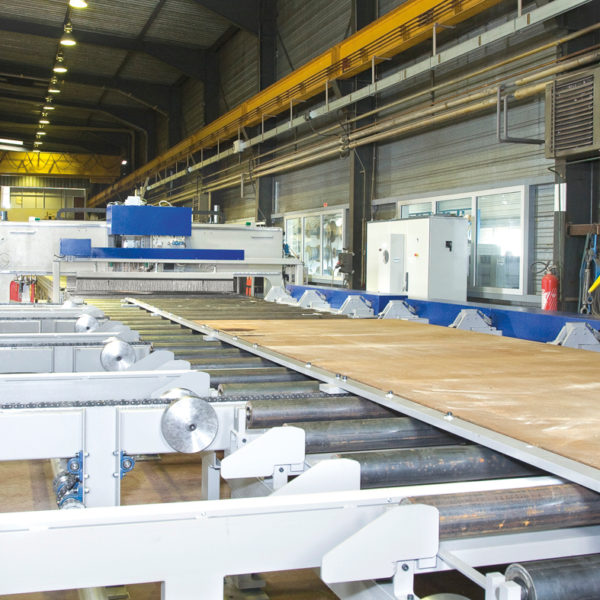

Подъемно-транспортная система

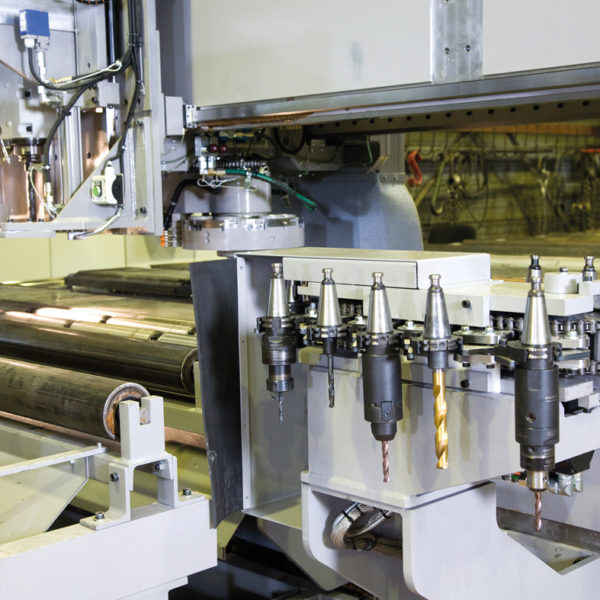

Сверлильный блок с инструментальным магазином 12O

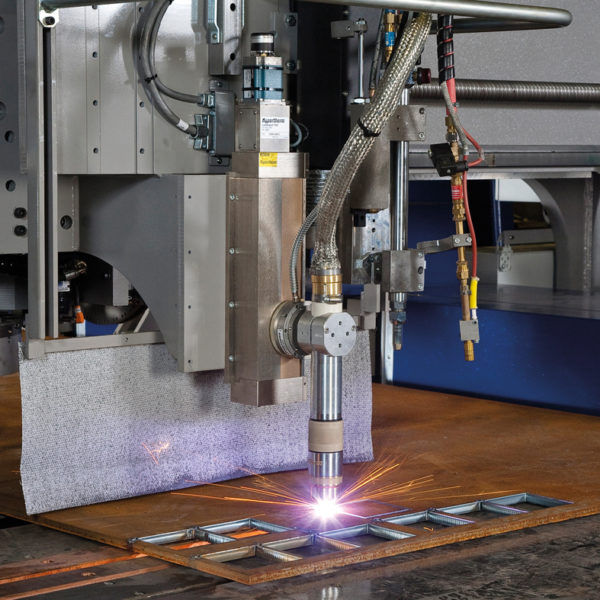

Плазменная и кислородная горелка

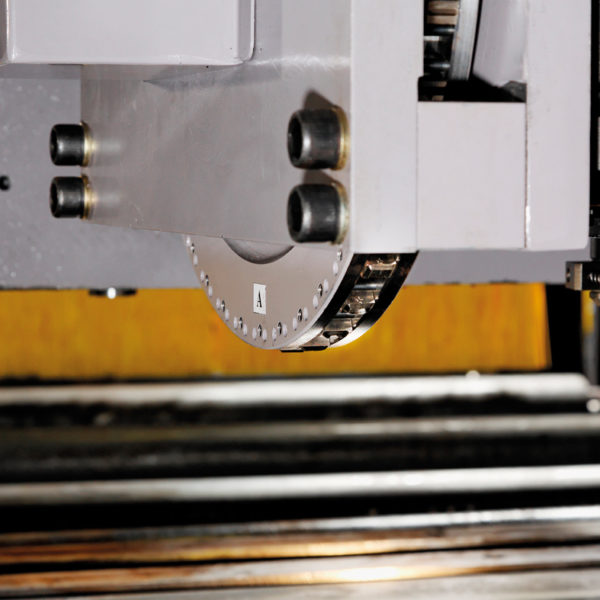

Дисковый модуль маркировки

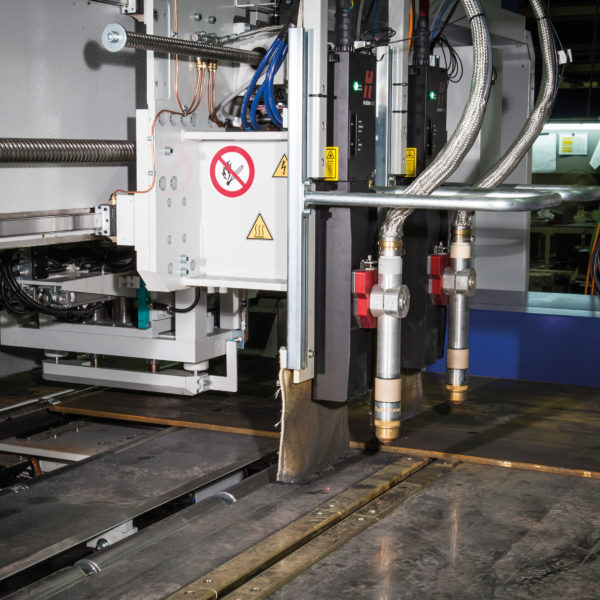

Пробивной блок с инструментальным магазином на 3 инструмента и двойная плазменная горелка
MAG B

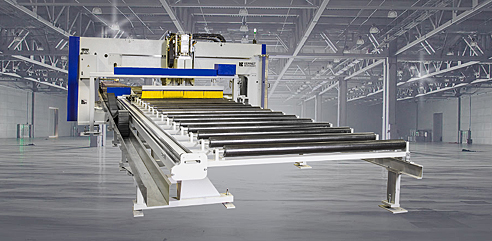

Обрабатывающий центр для листового проката
Дисковый модуль маркировки и высокоскоростная система разметки V-scoring для идентификации деталей и разметки.
Сверлильный блок на 6-12 инструментов и скоростью вращения шпинделя до 40000 об./мин. для высокоскоростного сверления твердосплавным инструментом.
Высокоскоростной пробивной блок 110Т с инструментальным магазином на 3 позиции.
Высококачественная плазменная/кислородная резка.
Различные загрузочные / разгрузочные / сортировочные устройства в ассортименте.
Комплект программного обеспечения с продвинутым пакетом раскроя.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MAG B
 |
 |
 |
 |
 |
||||
| Плазменная резка | Маркировка | Сверление | Пробивка | Разметка |
| MAG B | MAG B2 | ||
|---|---|---|---|
Размеры листа , мм |
3000 х 2000 - 12000 х 2500 Другие размеры – по запросу |
||
Макс. вес листа |
7 Т & 1200 кг/м | ||
Толщина листа |
Сверление | 40 мм (Опция: 60 мм) | |
| Пробивка | 40 мм (MAG B/B2) | ||
| Маркировка | 40 мм (Опция: 60 мм) | ||
| Плазменная резка | 30 / 40 / 50 мм в зависимости от источника плазмы |
||
| Кислородная резка | 60 мм (большая толщина листа – по запросу) |
||
| Сверление | Кол-во головок | 1 | 2 |
| Мощность сверления | 15 кВт (Опция: 20 кВт) 160 - 4000 об./мин. |
||
| Макс. диаметр сверления | 40 мм (твердосплав) 50 мм (HSS) |
||
| Инструментальный магазин | 6 ⌀ (Опция: 12 ⌀ ) | ||
| Пробивка MAG B/B2) |
Мощность пробивки | 110 Т | |
| Инструментальный магазин | 3 ⌀ | ||
| Мин./макс. диаметр | 3 - 36 мм | ||
Маркировка
|
Высокоскоростная система разметки V-scoring | ДА | |
| Дисковый модуль маркировки | Опция 1 | Опция 2 | |
| Кол-во символов | 40 | ||
Резка
|
Источник плазмы | Hypertherm 200/260/400 A или Kjellberg 160/280/360 A | |
| Кол-во плазменных горелок | 1 | 2 | |
| Кислородная резка | Опция 1 горелка | Опция 2 горелки | |
Цепное устройство позиционирования
листа в положение 0 |
ДА | ||
Подъемно-транспортная система |
Опция | ||
Разгрузочный стол для коротких деталей
|
ДА | ||
Транспортер для деталей
|
Опция | ||
Система управления |
PRONC23D - ПО с удобным пользовательским интерфейсом с отображением обрабатываемой детали в 3D | ||
