ОСОБЕННОСТИ

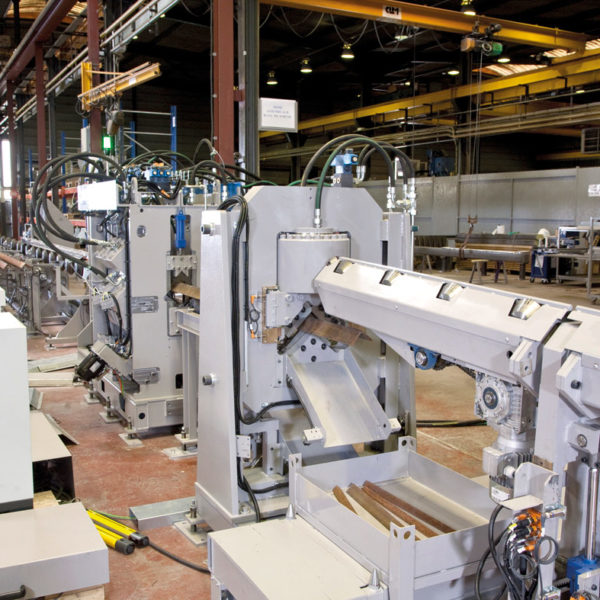

Устройство удаления и сортировки коротких отрезков

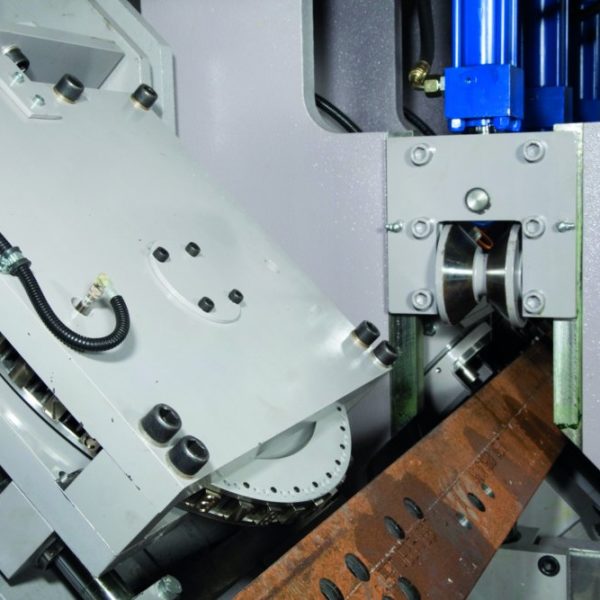

Многофункциональный дисковый модуль маркировки

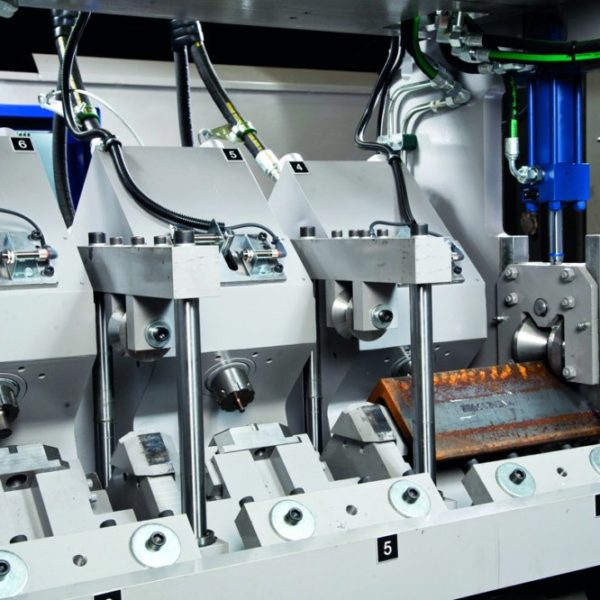

VP-X 166 с независимыми модулями пробивки
Ленточнопильный станок с твердосплавным комплектом

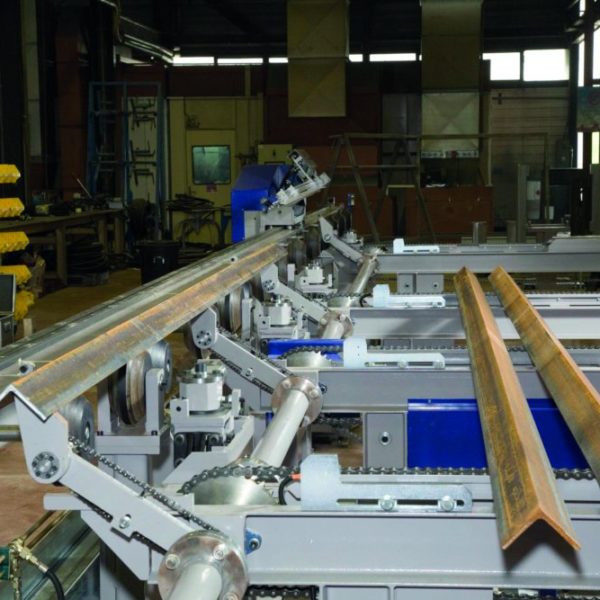

Цепной транспортер с поворотными рычагами

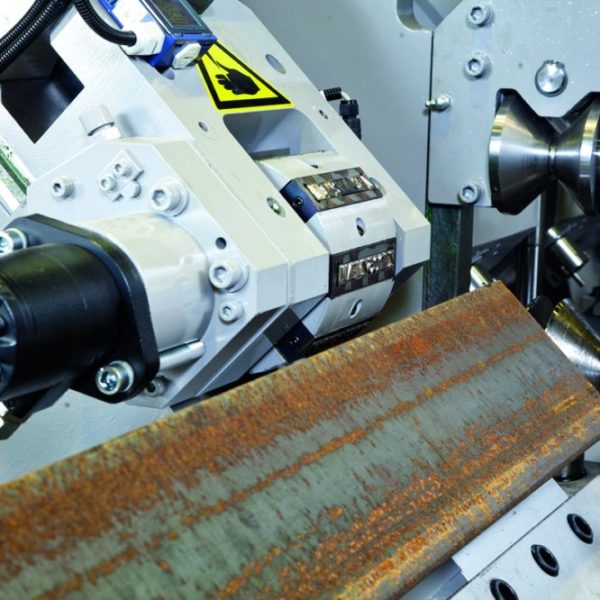

Высокоскоростной модуль маркировки с барабаном

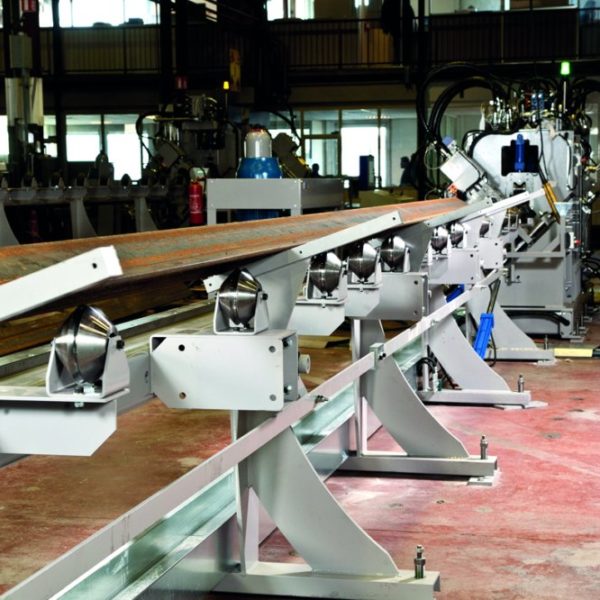

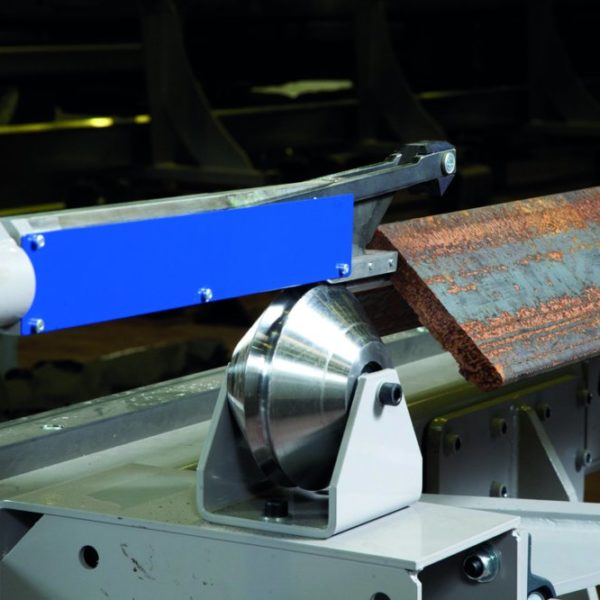

Опрокидывающее загрузочное устройство для легкого углового профиля

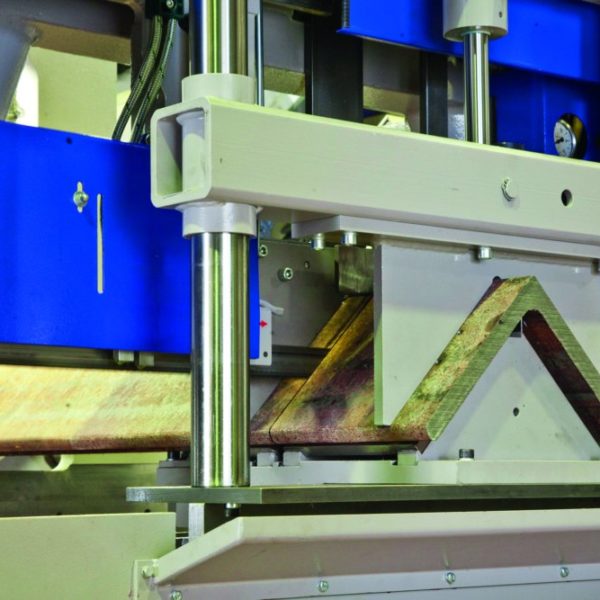

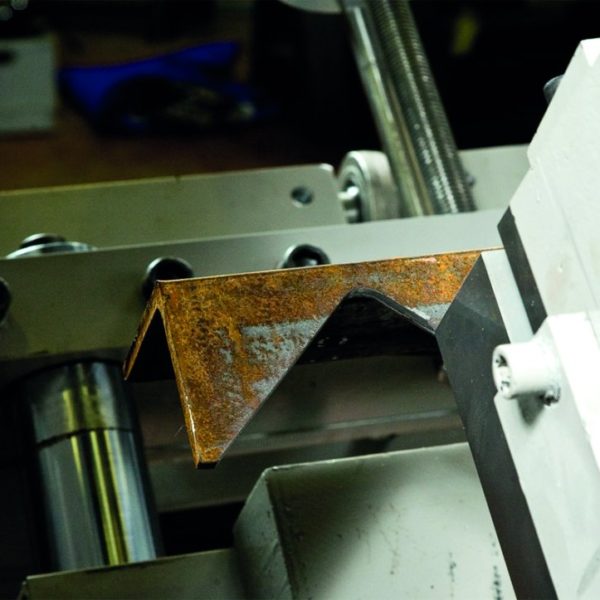

Блок вырезки под углом 45°
Каретка с подающим захватом с ЧПУ

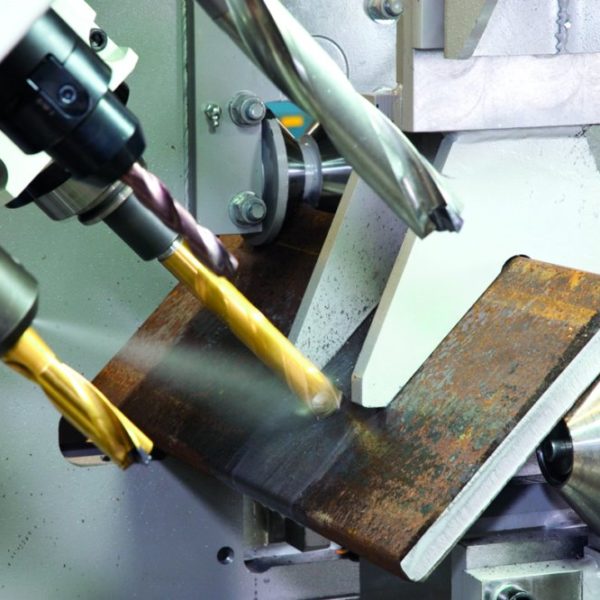

Расположение сверлильных головок над угловым профилем: упрощение удаления стружки и охлаждающего средства

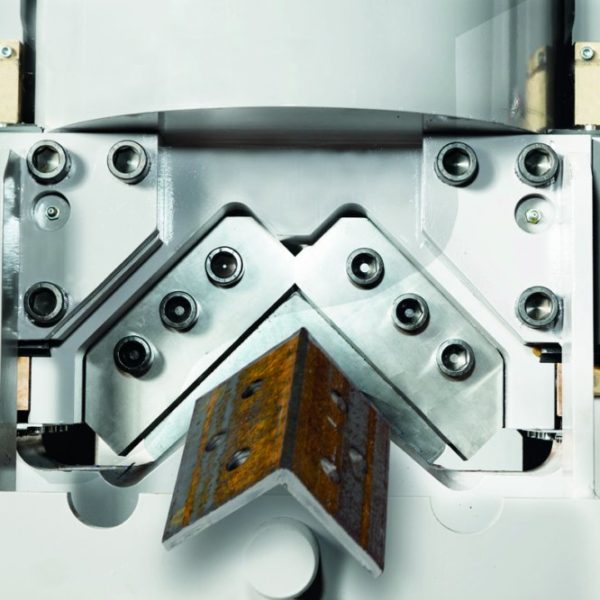

Ножевой блок однопроходной рубки
VP-X

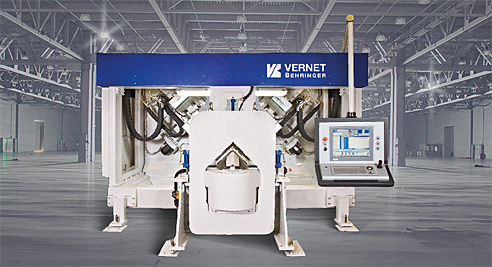

Высокоскоростной многошпиндельный сверлильно-фрезерный станок для углового профиля
БЫСТРЕЕ НА 60%, ЧЕМ ТРАДИЦИОННЫЕ СВЕРЛИЛЬНЫЕ СТАНКИ, БЛАГОДАРЯ ДЛИННОМУ ХОДУ ОСИ Х 500 ММ ВСЕХ ТРЕХ СВЕРЛИЛЬНЫХ ГОЛОВОК.
Высокоскоростное сверление твердосплавных металлов благодаря частоте вращения шпинделя до 4000 об./мин.
Высокоскоростное фрезерование овальных пазов и вырезов различных форм.
Интегрированная уникальная высокоскоростная система разметки V–scoring.
Для полосы и профиля различного сечения – H-профиль, U-профиль, L-профиль (уголок), замкнутый полый профиль прямоугольного сечения.
Каретка, подающий захвати и измерительная система гарантируют и точность и скорость обработки.
НОВИНКА! Специальная функция для сверления и распила ЖД рельс.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VP-X
 |
 |
 |
 |
 |
 |
||
| Рубка | Вырезание | Маркировка | Сверление | Пробивка | Распил |
| VP-X 9x | VP-X 16x | VP-X 206 S | ||
|---|---|---|---|---|
Мин. полезное сечение (мм) |
40 х 4 (Опция 35 х 3) | 45 х 5 | ||
Макс. полезное сечение (мм) |
90 х 9 | 160 х 16 | 200 x 24 | |
| Пробивка O |
2 / 4 | 4 / 6 | x | 6 |
Мощность пробивки |
40 T | 75 T | x | 105 T |
| Сверлильная головка 8D с инструментальным магазином
на 4 места |
x | Опция | ДА | Опция |
| 2X-12D Многофункциональная сверлильно-фрезеровочная
головка инструментальным магазином на 6 мест |
х | Опция | Опция | Опция |
| Мощность сверления (S6-60%) |
х | 16 кВт (Опция: 20 кВт) | ||
| Скорость вращения (об./мин.) |
х | 160 - 4000 | ||
| Мощность рубки |
70 T | 230 T | 500 T | |
Ленточнопильный станок BEHRINGER |
х | х | х | х |
| Гидравлический модуль вырезки (до ^100x10 мм) |
Опция | |||
| Дисковый модуль маркировки 40 символов |
Опция | |||
| Модуль маркировки с 8-ми позиционным барабаном 65Т (до 10 символ/поз.) |
Опция | |||
| Модуль маркировки с 8-ми позиционным барабаном 80Т (до 15 символ/поз.) |
Опция | |||
| Система подачи |
Высокоскоростная каретка с подающим захватом с управлением ЧПУ | |||
Опрокидывающее загрузочное устройство |
Опция | х | ||
Цепной транспортер с поворотными рычагами |
Опция | |||
Разгрузочный конвейер с разгрузочным устройством |
ДА | |||
Выдвижной элемент для удаления коротких отрезков |
Опция | |||
Полностью автоматические операции
загрузки, захвата и разгрузки |
Опция | |||
Устройство автоматической сортировки деталей на несколько зон |
Опция | |||
Система управления |
PRONC23D - ПО с удобным пользовательским интерфейсом с отображением обрабатываемой детали в 3D | |||
| VP-X 250 | VP-X 250 BS | VP-X 350 BS | ||
|---|---|---|---|---|
Мин. полезное сечение (мм) |
50 х 5 | 80 х 8 | ||
Макс. полезное сечение (мм) |
250 х 25 | 350 х 40 | ||
| Пробивка O |
x | |||
Мощность пробивки |
x | |||
| Сверлильная головка 8D с инструментальным магазином
на 4 места |
ДА | |||
| 2X-12D Многофункциональная сверлильно-фрезеровочная
головка инструментальным магазином на 6 мест |
Опция | |||
| Мощность сверления (S6-60%) |
16 кВт (Опция: 20 кВт) | |||
| Скорость вращения (об./мин.) |
160 - 4000 | |||
| Мощность рубки |
500 T | х | ||
Ленточнопильный станок BEHRINGER |
ДА | |||
| Гидравлический модуль вырезки (до ^100x10 мм) |
Опция | х | ||
| Дисковый модуль маркировки 40 символов |
Опция | |||
| Модуль маркировки с 8-ми позиционным барабаном 65Т (до 10 символ/поз.) |
Опция | х | ||
| Модуль маркировки с 8-ми позиционным барабаном 80Т (до 15 символ/поз.) |
Опция | |||
| Система подачи |
Высокоскоростная каретка с подающим захватом с управлением ЧПУ | |||
Опрокидывающее загрузочное устройство |
х | |||
Цепной транспортер с поворотными рычагами |
Опция | |||
Разгрузочный конвейер с разгрузочным устройством |
ДА | х | ||
Выдвижной элемент для удаления коротких отрезков |
Опция | х | ||
Полностью автоматические операции
загрузки, захвата и разгрузки |
Опция | |||
Устройство автоматической сортировки деталей на несколько зон |
Опция | х | ||
Система управления |
PRONC23D - ПО с удобным пользовательским интерфейсом с отображением обрабатываемой детали в 3D | |||
