ОСОБЕННОСТИ

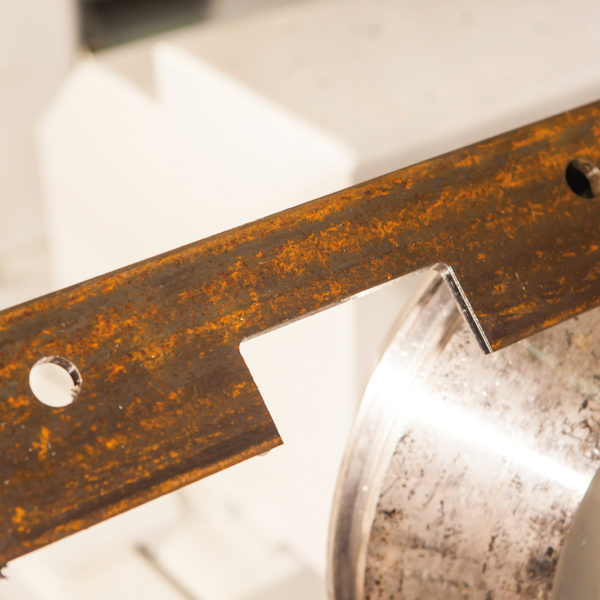

Фрезерование вырезов

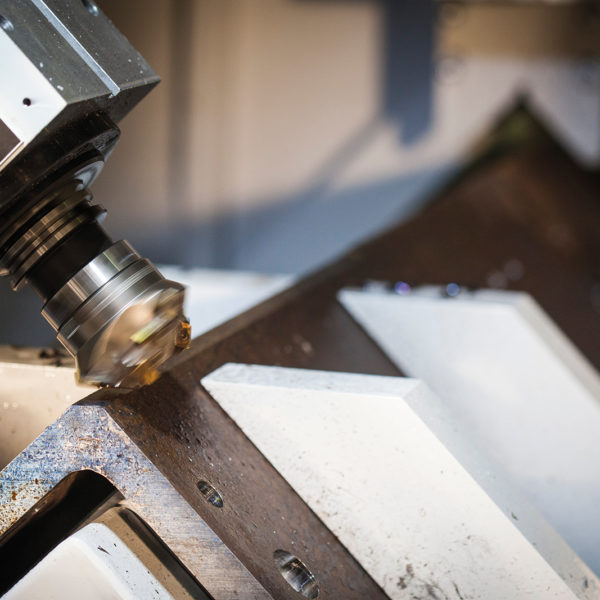

Высокоскоростное фрезерование верхушки угла

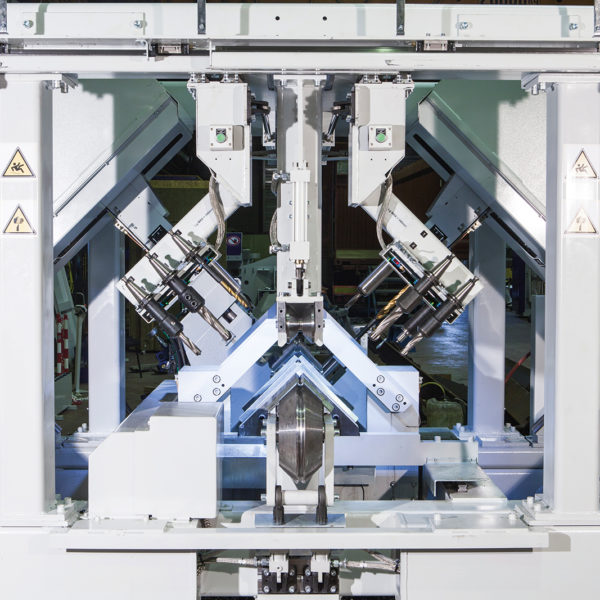

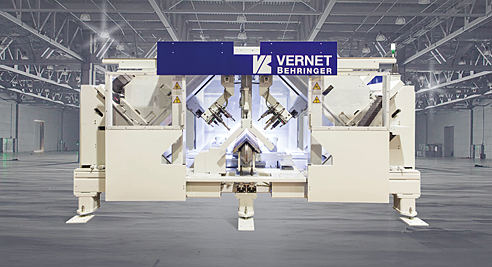

VP-2X сверлильно-фрезерная головка с ходом шпинделя оси Х 500 мм
VP-2X
Высокая производительная сверлильно-фрезеровальная линия для обработки углового профиля
Многофункциональный станок с комбинированными функциями ударной штамповки, высокоскоростной системы разметки V-scoring, высокоскоростного сверления и фрезеровки, рубки и пиления для углового проката от 40 х 4 мм до 350 х 40 мм.
Уникальная конструкция на рынке металлообработки углового профиля в положении углом вверх (^) с расположением сверлильных шпинделей над угловым профилем.
Прочное зажатие профиля гарантирует высокоскоростное сверление без образования вибрации.
Упрощение сбора стружки и охлаждающего средства.
Дополнительные оси Х с ходом 500 мм на обеих сверлильных головках.
- Очень высокая производительность: модули/головки двигаются вокруг уголка, что сокращает время зажима/разжима
- Позиционирование зажимов посредством ЧПУ обеспечивает необходимое для вырубки пространство и оптимальную жесткость
- Высочайшая точность между отверстиями: точность позиционирование шпинделя +/-0.1 мм
- Высокоскоростная система разметки V-scoring
- Фрезерование в полках вырезов любой формы (квадрат, 45°…)
- Фрезерование верхушки угла
Удобный пользовательский интерфейс программного обеспечения с функциями импортирования, программирования и отображения обрабатываемой детали в 3D.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VP-2X
 |
 |
 |
 |
 |
 |
 |
|
| Рубка | Фрезерование | Вырезание | Маркировка | Сверление | Разметка | Распил |
| VP-2X 160-12D | VP-2X 250-12D | VP-2X 250-12D BS | VP-2X 350-12D BS | |
|---|---|---|---|---|
Мин. полезное сечение (мм) |
40 х 4 | 45 х 5 | 80 х 8 | |
Макс. полезное сечение (мм) |
90 х 9160 х 16 | 250 х 25 | 350 х 40 | |
| Мощность сверления (S6-60%) |
16 кВт (Опция: 20 кВт) | |||
| Скорость вращения (об./мин.) |
160 - 4000 | |||
| 2 независимых шпинделя с ходом 500мм каждый и инструментальным магазином на 6 позиций, позиционирование зажимов с управлением ЧПУ |
ДА | |||
| Мощность рубки |
230 T | 500 T | х | х |
Ленточнопильный станок BEHRINGER |
х | х | ДА | ДА |
| Высокоскоростная система разметки V-scoring для идентификации деталей и разметки
|
ДА | |||
| Дисковый модуль маркировки 40 символов |
Опция | |||
| Модуль маркировки с 8-ми позиционным барабаном 65Т (до 10 символ/поз.) |
Опция | х | ||
| Модуль маркировки с 8-ми позиционным барабаном 80Т (до 15 символ/поз.) |
Опция | |||
| Фрезерование вырезов на обеих полках
|
ДА | |||
| Фрезерование верхушки угла
|
ДА | |||
| Система подачи |
Высокоскоростная каретка с подающим гидравлическим захватом с управлением ЧПУ | |||
Цепной транспортер с поворотными рычагами |
Опция | |||
Разгрузочный конвейер с разгрузочным устройством |
ДА | х | ||
Выдвижной элемент для удаления коротких отрезков |
Опция | х | ||
Полностью автоматические операции
загрузки, захвата и разгрузки |
Опция | |||
Устройство автоматической сортировки деталей на несколько зон |
Опция | х | ||
Система управления |
PRONC23D - ПО с удобным пользовательским интерфейсом с отображением обрабатываемой детали в 3D | |||
